02 / TIA LITERATURE
A Low-Power, Compact, Adaptive Logarithmic Transimpedance Amplifier Operating over Seven Decades of Current
若 PDF 预览未显示，可使用上方链接打开原文。
作者与单位: 见论文原文首页（下方已附前三页原图）
会议: IEEE ISCAS 2007
DOI: https://doi.org/10.1109/ISCAS.2007.378053
原文: paper.pdf
核心参考量
| 维度 | 信息 |
|---|---|
| 应用场景 | 宽动态范围电流检测 |
| 是否实测 | 是 |
| 工艺节点 | 500 |
| 前端架构 | 大动态范围/对数 TIA：log compression + adaptive bias |
| 关键性能条件 | 5 kHz 限带；平均功耗按输入电流几何平均 |
| 可参考程度 | 高 |
设计挑战
- 应用约束：宽动态范围电流检测。
- 核心电路矛盾：传统线性TIA以固定跨阻换取线性电压输出，宽电流跨度时容易饱和。本文用对数压缩和自适应偏置，将动态范围换为非线性编码；核心代价是后端必须校准/查表。
- 指标与实现约束：5 kHz 限带；平均功耗按输入电流几何平均。这些数值必须同时结合输入电容、输出负载、供电与验证频率判断，不能只比较单个峰值指标。
架构创新点
1. 前端拓扑
大动态范围/对数 TIA：log compression + adaptive bias。该拓扑决定输入阻抗、反馈环路和主要噪声源，也是判断能否迁移到阵列读出的第一层依据。
2. 关键机制
用对数压缩解决大动态范围和饱和问题
3. 与传统方案的差异
传统线性TIA以固定跨阻换取线性电压输出，宽电流跨度时容易饱和。本文用对数压缩和自适应偏置，将动态范围换为非线性编码；核心代价是后端必须校准/查表。
性能与证据
| 项目 | 判断 |
|---|---|
| 工艺 | 500 |
| 验证方式 | 是 |
| 关键性能 | 5 kHz 限带；平均功耗按输入电流几何平均 |
| 证据等级 | 芯片实测，证据等级较高 |
| 参考程度 | 高 |
原文摘要证据：A Low-Power, Compact, Adaptive Logarithmic Transimpedance Amplifier Operating over Seven Decades of Current Arindam Basu∗,Ryan Robucci† and Paul Hasler‡ School of Electrical and Computer Engineering Georgia Institute of Technology, Atlanta, Georgia 30332–0250 Email: ∗ arindamb@ece.gatech.edu; † rrobucci@ece.gatech.edu; ‡ phasler@ece.gatech.edu Abstract— This paper describes a transimpedance amplifier Vout using logarithmic compression of the input current for wide dy- namic range current sensing applications. Measurements demon- M5 CL M3 M4 strate operation over currents ranging from 200fA to 2µA with an average error of 0.8%. It is analytically shown that the power dissipation of the non-adaptive structure varies linearly with M6 CF dynamic range. This amplifier alleviates this strong dependance M1 M2 Vref on dynamic range and achieves low-power operation by adapting Iin Cin the bias current of the amplifier depending on input curre...
与 SOTA 对比
- 比较重点：优先比较相同输入电容、相同带宽定义和相同输出负载下的增益、噪声、线性度与功耗。
- 本文优势：用对数压缩解决大动态范围和饱和问题
- 主要限制：优势：动态范围和功耗突出；短板：非线性、低速、老工艺
- 口径提醒：会议论文中仿真值、后仿值和芯片实测值不可直接混排；未在正文报告的指标不作推算排名。
NS-RAM / CIM 适配判断
适合读出电流跨多个数量级且允许数字校准的NS-RAM；若需要高精度线性多阻态判决，应谨慎采用。
迁移到 NS-RAM 时仍需重新确定列线电容、最小/最大读电流、允许建立时间、输出摆幅和 ADC 满量程，并据此重算反馈元件与环路稳定性。
核心优势与局限
核心优势：用对数压缩解决大动态范围和饱和问题
主要局限：优势：动态范围和功耗突出；短板：非线性、低速、老工艺
结论：该文适合作为“大动态范围/对数 TIA：log compression + adaptive bias”路线的参考，但不能脱离其原始应用和负载条件直接套用指标。

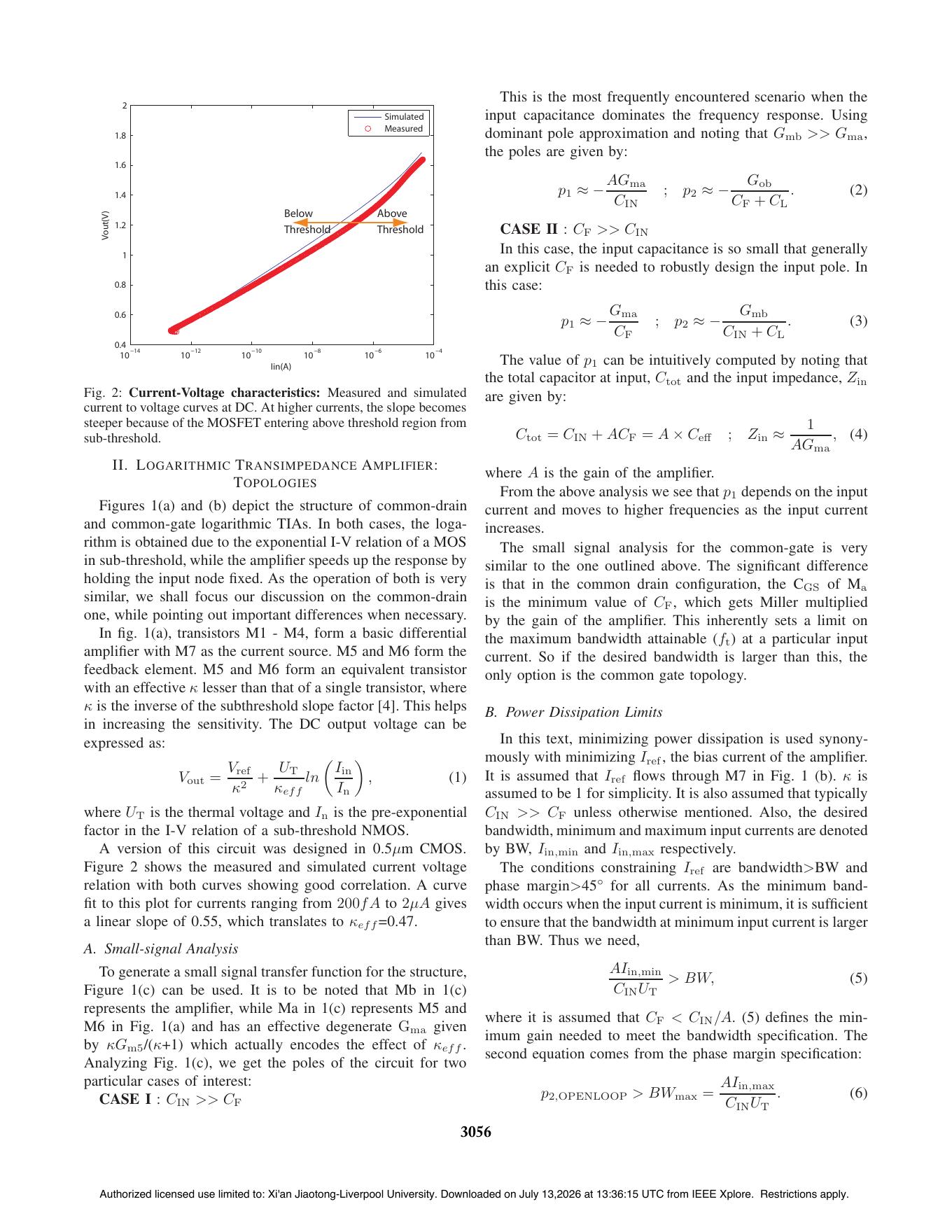

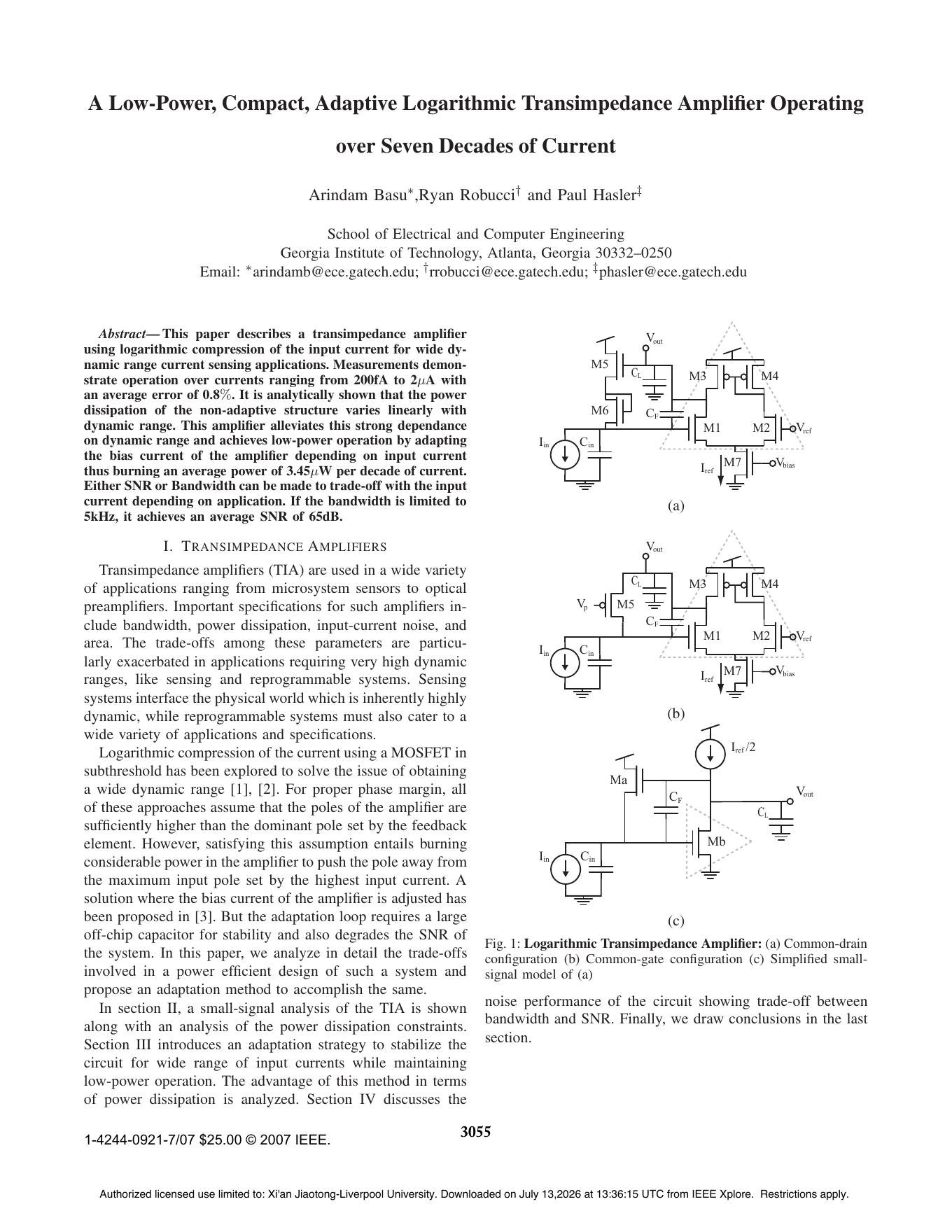

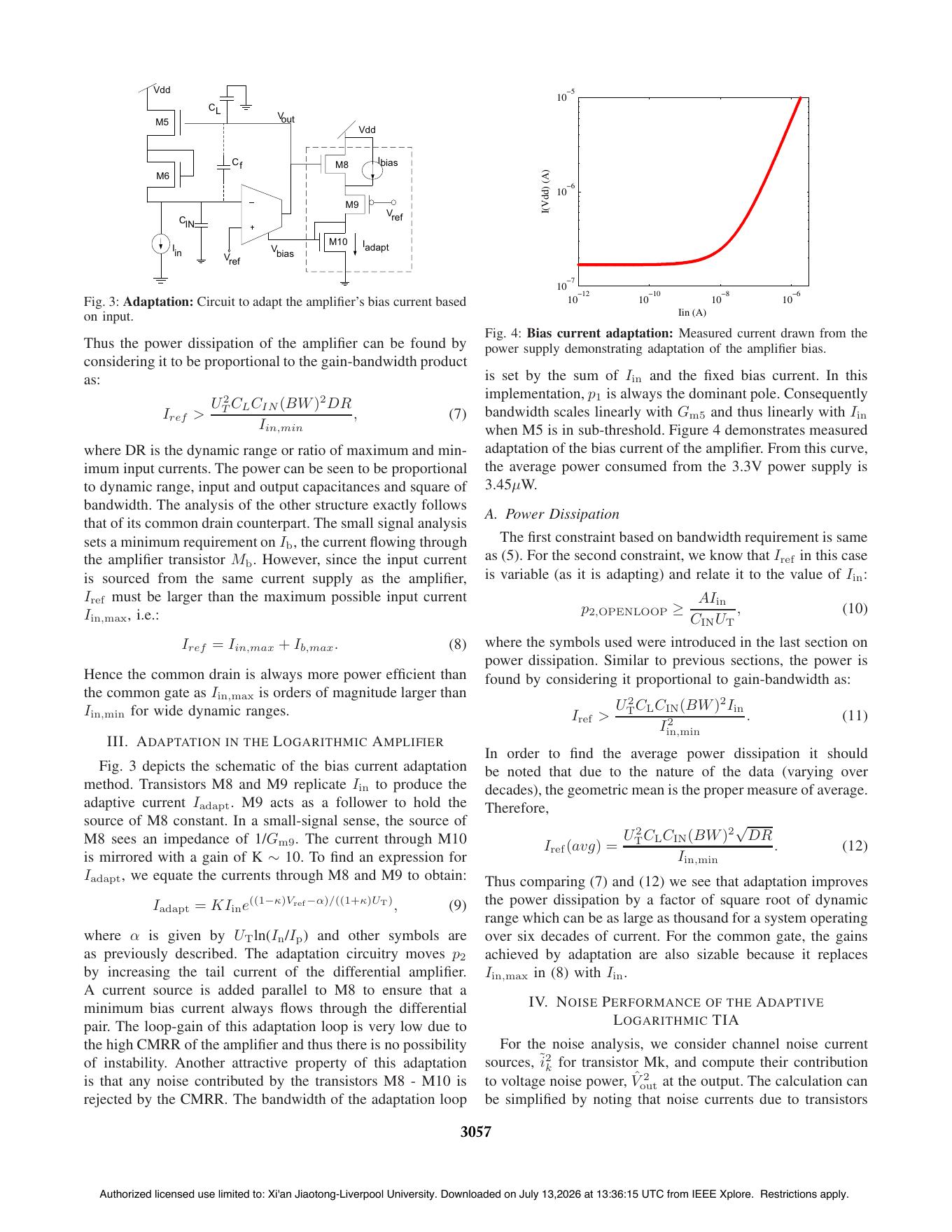

论文原图
